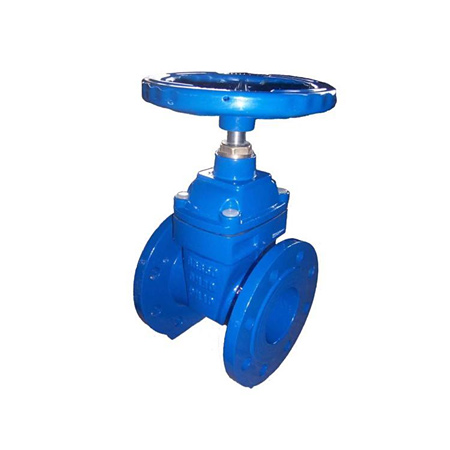

弹性座封闸阀闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异通常为50,介质温度不高时为2°52”。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其I艺性,弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。全国服务热线：13729927285
产品简介/ Product Introduction
闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50, 介质温度不高时为2°52″。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。
实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程）来确定。
产品特点 / Features
1、平底式阀座，不出现污物堆积，使密封更可靠。2、阀瓣整体包丁腈橡胶,阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境。
3、体积小，重量轻，便于安装和维修。
4、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水。
产品参数 / Product parameters
| 主要性能参数： | |
| 适用温度 | ≤120℃ |
| 适用介质 | 水、油品、蒸汽、酸性介质等 |
| 主要零部件 | 阀体、阀盖、支架、阀瓣、阀杆、阀座 |
| 主要材料 | 球墨铸铁 |
| 类型 | 公称通径DN(mm) | L | D | D1 | b | N-d0 | H | Do | 重量(kg) weitht |
| 暗杆 | 40 | 165 | 150 | 110 | 19 | 4-Φ19 | 231 | 180 | 10/11 |
| 50 | 178 | 165 | 125 | 19 | 4-Φ19 | 249 | 180 | 10/11 | |
| 65 | 190 | 185 | 145 | 19 | 4-Φ19 | 274 | 180 | 13/14 | |
| 80 | 203 | 200 | 160 | 19 | 8-Φ19 | 310 | 200 | 23/24 | |
| 100 | 229 | 220 | 180 | 19 | 8-Φ19 | 338 | 200 | 25/26 | |
| 125 | 254 | 250 | 210 | 19 | 8-Φ19 | 406 | 240 | 33/35 | |
| 150 | 267 | 285 | 240 | 19 | 8-Φ23 | 470 | 240 | 42/44 | |
| 200 | 292 | 340 | 295 | 20 | 8-Φ23/12-Φ23 | 560 | 300 | 76/80 | |
| 250 | 330 | 395/405 | 350/355 | 22 | 12-Φ23/12-Φ28 | 642 | 300 | 101/116 | |
| 300 | 356 | 445/460 | 400/410 | 24.5 | 12-Φ23/12-Φ28 | 740 | 350 | 136/156 | |
| 350 | 381 | 505/520 | 460/470 | 24.5/26.5 | 16-Φ23/16-Φ28 | 802 | 450 | 200/230 | |
| 400 | 406 | 565/580 | 515/525 | 24.5/28 | 16-Φ28/16-Φ31 | 907 | 450 | 430/495 | |
| 450 | 432 | 615/640 | 565/585 | 25.5/30 | 20-Φ28/20-Φ31 | 997 | 640 | 450/518 | |
| 500 | 457 | 670/715 | 520/650 | 26.5/31.5 | 20-Φ28/20-Φ34 | 1110 | 640 | 480/552 | |
| 600 | 508 | 780/840 | 725/770 | 30/36 | 20-Φ31/20-Φ37 | 1288 | 640 | 530/610 | |
| 明杆 | 50 | 178 | 165 | 125 | 19 | 4-Φ19 | 380 | 180 | 11/12 |
| 65 | 190 | 185 | 145 | 19 | 4-Φ19 | 440 | 180 | 14/15 | |
| 80 | 203 | 200 | 160 | 19 | 8-Φ19 | 540 | 200 | 24/25 | |
| 100 | 229 | 220 | 180 | 19 | 8-Φ19 | 620 | 200 | 26/27 | |
| 125 | 254 | 250 | 210 | 19 | 8-Φ19 | 660 | 250 | 35/37 | |
| 150 | 267 | 285 | 240 | 19 | 8-Φ23 | 790 | 280 | 44/46 | |
| 200 | 292 | 340 | 295 | 20 | 8-Φ23/12-Φ23 | 1040 | 300 | 80/84 | |
| 250 | 330 | 395/405 | 350/355 | 22 | 12-Φ23/12-Φ28 | 1190 | 360 | 116/133 | |
| 300 | 356 | 445/460 | 400/410 | 24.5 | 12-Φ23/12-Φ28 | 1380 | 400 | 156/180 |
