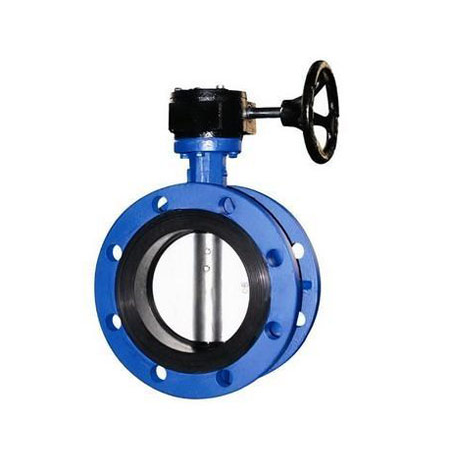

蜗轮法兰式软密封蝶阀D341涡轮法兰式软密封蝶阀具有结构简洁，流阻系数小 ,流量特性趋于直线,不会滞留杂物,且重量轻,安装方便,驱动扭矩较小的优点。这种阀]既可作切断介质用，又可作调节介质的流量用。全国服务热线：13729927285

产品详情

产品简介/ Product Introduction

D341涡轮法兰式软密封蝶阀具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物，且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。

D341涡轮法兰式软密封蝶阀广泛适用于温度≤120℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

产品特点 / Features

1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

产品参数 / Product parameters

主要制造标准：
设计标准	GB/T12238-1989
法兰连接尺寸	GB/T9113.1-2000; GB/T9115.1-2000; JB78
结构长度	GB/12221-1989
压力试验	GB/T13927-1992; JB/T9092-1999

公称通径(DN)	L	H	H0	A	B	D	D1	D2	n-d
50	108	63	306	180	200	165	125	99	4-18
65	112	70	321	180	200	185	145	118	4-18
80	114	83	346	180	200	200	160	132	8-18
100	127	105	387	180	200	220	180	156	8-18
125	140	115	411	180	200	250	210	184	8-18
150	140	137	447	270	280	285	240	211	8-22
200	152	164	572	270	280	340	295	266	12-22
250	165	206	646	270	280	405	355	319	12-26
300	178	230	738	380	420	460	410	370	12-26
350	190	248	781	380	420	520	470	429	16-26
400	216	296	877	450	470	580	525	480	16-30
450	222	320	938	480	490	640	585	548	20-30
500	229	343	993	480	490	715	650	609	20-33
600	267	413	1131	480	490	840	770	720	20-36
