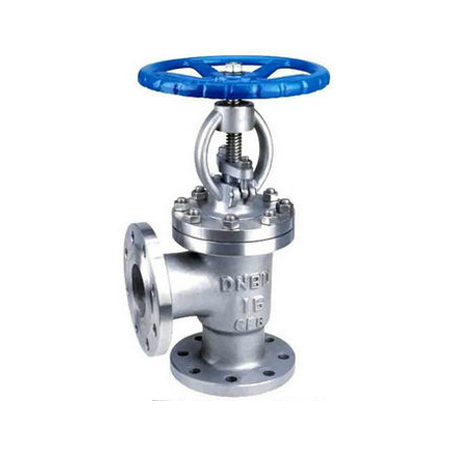

角式截止阀 角式截止阀出口为90度直角状，广泛适用于各种高压场合。它的原理构造是通过阀瓣沿流体的中心线作直线运动。以阀瓣做为角式截止阀的的启闭件，启闭件形状为塞形，密封面呈平面或锥面。 全国服务热线：13729927285
产品简介/ Product Introduction
角式截止阀出口为90度直角状，广泛适用于各种高压场合。它的原理构造是通过阀瓣沿流体的中心线作直线运动。以阀瓣做为角式截止阀的的启闭件，启闭件形状为塞形，密封面呈平面或锥面。产品特点 / Features
1、结构简单，制造和维修比较方便；2、工作行程小，启闭时间短；
3、密封性好，密封面间磨擦力小，寿命较长。
产品参数 / Product parameters
| 公称通径DN(mm) | L | D | D1 | D2 | f | b | Z-Φd | Do | H1 | H2 |
| 50 | 125 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 160 | 300 | 355 |
| 65 | 145 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 180 | 355 | 400 |
| 80 | 155 | 195 | 160 | 135 | 3 | 22 | 8-Φ18 | 240 | 400 | 450 |
| 100 | 175 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 240 | 455 | 495 |
| 125 | 200 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 280 | 530 | 560 |
| 150 | 225 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 320 | 605 | 650 |
| 200 | 275 | 335 | 295 | 265 | 3 | 30 | 12-Φ23 | 320 | 650 | 770 |
