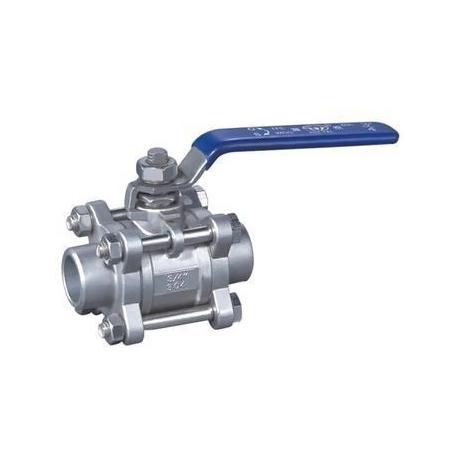

三片式球阀三片式球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的-种阀门。三片式球阀在管路中主要用来做切断、分配和改变介质的流动方向。 全国服务热线：13729927285
产品简介/ Product Introduction
三片式球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 三片式球阀在管路中主要用来做切断、分配和改变介质的流动方向。三片式球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。
三片式球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
产品特点 / Features
1、流体阻力小，其阻力系数与同长度的管段相等。2、结构简单、体积小、重量轻。
3、紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
产品参数 / Product parameters
| 主要性能参数： | |
| 公称压力 | PN1.6/2.5Mpa |
| 适用温度 | ≤150℃ |
| 适用介质 | 水、油、气及某些腐蚀性液体 |
| 主要零部件 | 阀体、阀盖、球、球垫、阀杆 |
| 主要材料 | 不锈钢 |
| 公称通径 | G | L | d | H | W | ||||||||
| DN(mm) | In | 整体式 | 二段式 | 三段式 | 整体式 | 二段式 | 三段式 | 整体式 | 二段式 | 三段式 | 整体式 | 二段式 | 三段式 |
| 6 | 1/4 | 39 | 57 | 65 | 4.6 | 11.6 | 11.6 | 22 | 49 | 48 | 80 | 120 | 120 |
| 10 | 3/8 | 44 | 57 | 65 | 6.8 | 12.7 | 12.7 | 26 | 49 | 48 | 80 | 120 | 120 |
| 15 | 1/2 | 56 | 63.5 | 67 | 9.2 | 15 | 15 | 31 | 51 | 54 | 88 | 120 | 120 |
| 20 | 3/4 | 59 | 75 | 82 | 12.5 | 20 | 20 | 34 | 58 | 57 | 88 | 130 | 130 |
| 25 | 1 | 71 | 89 | 91 | 15 | 25 | 25 | 38 | 70 | 72 | 105 | 154 | 154 |
| 32 | 11/4 | 78 | 99 | 108 | 20 | 32 | 32 | 43 | 80 | 79 | 105 | 154 | 154 |
| 40 | 11/2 | 83 | 118 | 129 | 25 | 36 | 36 | 50 | 88 | 81 | 124 | 185 | 185 |
| 50 | 2 | 100 | 136 | 148 | 32 | 50 | 50 | 57 | 97 | 97 | 124 | 185 | 185 |
| 65 | 21/2 | 165 | 186 | 64 | 64 | 130 | 130 | 200 | 200 | ||||
| 80 | 3 | 184 | 206 | 78 | 78 | 150 | 150 | 250 | 250 | ||||
| 100 | 4 | 240 | 98 | 170 | 250 | ||||||||
