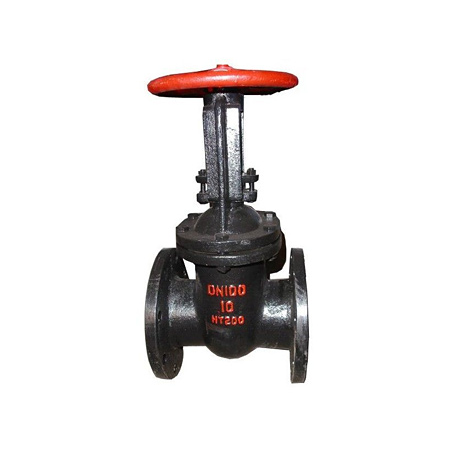

明杆铸铁闸阀闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降。全国服务热线：13729927285
产品简介/ Product Introduction
闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降。因此,阀门的高度尺寸小。暗杆闸阀，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
产品特点 / Features
1、本阀适用于液、气介质管路和设备，作为接通和断流之用。2、本阀特别适用于双向流通管路、直通式管路，流阻小。
3、本阀启闭较省力，不易产生水锤现象，易于安装。
4、密封副采用不锈钢材料，具有耐磨损，防腐蚀等特点。
5、手轮顺时针为关，反之为开，不允许借助任何杠杆。
产品参数 / Product parameters
| 主要性能参数： | |
| 适用温度 | ≤200℃ |
| 适用介质 | 水、油品、气及非腐蚀性介质 |
| 主要零部件 | 阀体、阀板、阀杆、密封面、阀盖 |
| 主要材料 | 铸铁 |
| 类型 | 公称通径DN(mm) | L | D | D1 | b | Z-Φd | H | Do | 重量(kg) weight |
| 暗杆 | 40 | 165 | 150 | 110 | 18 | 4-Φ19 | 257 | 140 | 10/11 |
| 50 | 178 | 165 | 125 | 20 | 4-Φ19 | 290 | 160 | 16/17 | |
| 65 | 190 | 185 | 145 | 20 | 4-Φ19 | 315 | 160 | 20/21 | |
| 80 | 203 | 200 | 160 | 22 | 8-Φ19 | 362 | 200 | 26/28 | |
| 100 | 229 | 220 | 180 | 24 | 8-Φ19 | 397 | 200 | 33/35 | |
| 125 | 254 | 250 | 210 | 26 | 8-Φ19 | 447 | 240 | 46/49 | |
| 150 | 267 | 285 | 240 | 26 | 8-Φ23 | 500 | 240 | 65/70 | |
| 200 | 292 | 340 | 295 | 26/30 | 8-Φ23/12-Φ23 | 597 | 320 | 101/108 | |
| 250 | 330 | 395/405 | 350/355 | 28/32 | 12-Φ23/12-Φ28 | 735 | 320 | 163/188 | |
| 300 | 356 | 445/460 | 400/410 | 28/32 | 12-Φ23/12-Φ28 | 840 | 400 | 226/260 | |
| 350 | 381 | 505/520 | 460/470 | 30/36 | 16-Φ23/16-Φ28 | 925 | 400 | 290/334 | |
| 400 | 406 | 565/580 | 515/525 | 32/38 | 16-Φ28/16-Φ31 | 1087 | 500 | 410/472 | |
| 450 | 432 | 615/640 | 565/585 | 32/40 | 20-Φ28/20-Φ31 | 1175 | 500 | 620/710 | |
| 500 | 457 | 670/715 | 520/650 | 34/42 | 20-Φ28/20-Φ34 | 1440 | 500 | 760/875 | |
| 600 | 508 | 780/840 | 725/770 | 36/48 | 20-Φ31/20-Φ37 | 1585 | 500 | 1000/1150 | |
| 明杆 | 40 | 165 | 150 | 110 | 18 | 4-Φ19 | 252 | 135 | 11/12 |
| 50 | 178 | 165 | 125 | 20 | 4-Φ19 | 295 | 180 | 17/18 | |
| 65 | 190 | 185 | 145 | 20 | 4-Φ19 | 330 | 180 | 21/22 | |
| 80 | 203 | 200 | 160 | 22 | 8-Φ19 | 382 | 200 | 27/28 | |
| 100 | 229 | 220 | 180 | 24 | 8-Φ19 | 437 | 200 | 35/37 | |
| 125 | 254 | 250 | 210 | 26 | 8-Φ19 | 508 | 240 | 46/49 | |
| 150 | 267 | 285 | 240 | 26 | 8-Φ23 | 580 | 240 | 66/70 | |
| 200 | 292 | 340 | 295 | 26/30 | 8-Φ23/12-Φ23 | 760 | 320 | 103/108 | |
| 250 | 330 | 395/405 | 350/355 | 28/32 | 12-Φ23/12-Φ28 | 875 | 320 | 166/190 | |
| 300 | 356 | 445/460 | 400/410 | 28/32 | 12-Φ23/12-Φ28 | 1040 | 400 | 238/274 | |
| 350 | 381 | 505/520 | 460/470 | 30/36 | 16-Φ23/16-Φ28 | 1195 | 400 | 310/356 | |
| 400 | 406 | 565/580 | 515/525 | 32/38 | 16-Φ28/16-Φ31 | 1367 | 500 | 440/506 | |
| 450 | 432 | 615/640 | 565/585 | 32/40 | 20-Φ28/20-Φ31 | 1460 | 500 | 660/759 | |
| 500 | 457 | 670/715 | 620/650 | 34/42 | 20-Φ28/20-Φ34 | 1710 | 500 | 810/932 | |
| 600 | 508 | 780/840 | 725/770 | 36/48 | 20-Φ31/20-Φ37 | 2129 | 500 | 1100/1256 |
