闸阀系列

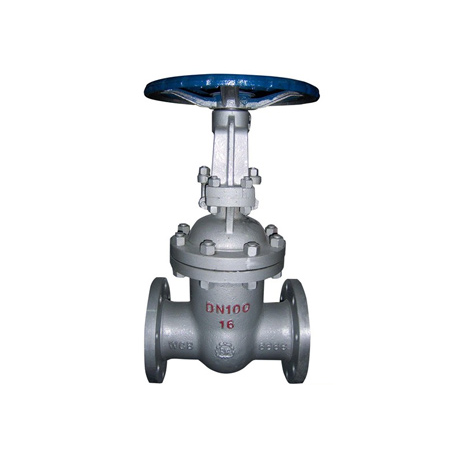

铸钢闸阀所有用金属钢材料浇铸成铸件加工的闸阀统称铸钢闸阀。与铸钢闸阀相对应的还铸铁闸阀、锻钢闸阀，可锻铸铁闸阀。铸钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。全国服务热线：13729927285

产品详情

产品简介/ Product Introduction

所有用金属钢材料浇铸成铸件加工的闸阀统称铸钢闸阀。与铸钢闸阀相对应的还铸铁闸阀、锻钢闸阀，可锻铸铁闸阀。铸钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。

楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

产品特点 / Features

流体阻力小 , 密封面受介质的忡刷和侵蚀小。开闭较省力。介质流向不受限制 , 不扰流、不降低压力。结构简单 , 结构长度短，制造工艺性好，耐高温耐高压可选材料多，适用范围广。

产品参数 / Product parameters

主要性能参数：
适用温度	≤425℃
适用介质	水、油品、蒸汽、酸性介质等
主要零部件	阀体、阀盖、支架、阀瓣、阀杆、阀座
主要材料	碳钢、不锈钢

公称压力PN（Mpa）	公称通径DN(mm)	尺寸 Dimension(mm)								重量(kg) weight
公称压力PN（Mpa）	公称通径DN(mm)	L	D	D1	D2	b-f	n-Φd	H	Do	重量(kg) weight
1.6	15	130	95	65	45	16-2	4-Φ14	170	120	5
	20	150	105	75	55	16-2	4-Φ14	190	140	6.5
	25	160	115	85	65	16-2	4-Φ14	205	160	9
	32	180	135	100	78	18-2	4-Φ18	270	180	12
	40	200	145	110	85	18-3	4-Φ18	310	200	26.5
	50	250	160	125	100	18-3	4-Φ18	358	240	29
	65	265	180	145	120	18-3	4-Φ18	373	240	33
	80	280	195	160	135	20-3	8-Φ18	435	280	45
	100	300	215	180	155	20-3	8-Φ18	500	300	63
	125	325	245	210	185	22-3	8-Φ18	614	320	108
	150	350	280	240	210	24-3	8-Φ23	674	360	134
	200	400	335	295	265	26-3	12-Φ23	818	400	192
	250	450	405	355	320	30-3	12-Φ25	969	450	273
	300	500	460	410	375	30-4	12-Φ25	1145	560	379
	350	550	520	470	435	34-4	16-Φ25	1280	640	590
	400	600	580	525	485	36-4	16-Φ30	1452	640	850
	450	650	640	585	545	40-4	20-Φ30	1541	720	907
	500	700	705	650	608	44-4	20-Φ34	1676	720	958
	600	800	840	770	718	48-5	20-Φ41	1874	800	1112
2.5	15	130	95	65	45	16-2	4-Φ14	170		5.5
	20	150	105	75	55	16-2	4-Φ14	190		7
	25	160	115	85	65	16-2	4-Φ14	205		11
	32	180	135	100	78	18-2	4-Φ18	270		14
	40	200	145	110	85	18-3	4-Φ18	310		30
	50	250	160	125	100	20-3	4-Φ18	358		34
	65	265	180	145	120	22-3	8-Φ18	373		36
	80	280	195	160	135	22-3	8-Φ18	435		50
	100	300	230	190	160	24-3	8-Φ23	500		69
	125	325	270	220	188	28-3	8-Φ25	614		116
	150	350	300	250	218	30-3	8-Φ25	674		141
	200	400	360	310	278	34-3	12-Φ25	818		192
	250	450	425	370	332	36-3	12-Φ30	969		207
	300	500	485	430	390	40-4	16-Φ30	1145		400
	350	550	550	490	448	44-4	16-Φ34	1280		631
	400	600	610	550	505	48-4	16-Φ34	1452		900
	450	650	660	600	555	50-4	20-Φ34	1541		1013
	500	700	730	660	610	52-4	20-Φ41	1676		1166
	600	800	840	770	718	56-5	20-Φ41	1874		1258
